ASTM နဲ႕ JIS H-Section Steel

ASTM နဲ႕ JIS H-Section Steel

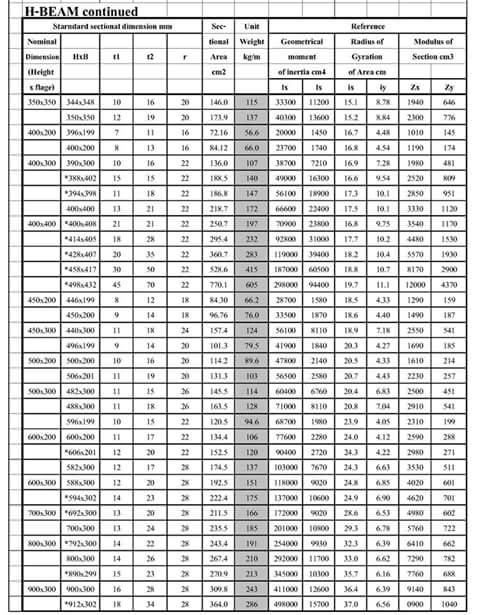

ဒီ Post က MPE(Mdy) မွာေရးခဲ့တာကို Ko  Phyo Aye ေပးခဲ့တဲ့ comment နဲ႔အတူ ဒီမွာထပ္ေဖာ္ျပေပးတာပါ။ ေနာက္ JIS Standard H-Beam Properties ေတြကို Table နဲ႔ ပံုေတြကို ထပ္ျဖည့္ေပးလိုက္ပါတယ္။

H-Beam ေတြနဲ႕ပတ္သက္လို႕ ကၽြန္ေတာ္တို႕ ေက်ာင္းမွာ သင္ခဲ့ရတာက ASTM (American Society for Testing and Materials) Standards ေတြပါ။ ျမန္မာျပည္မွာ တကယ္ရွိတာက (တင္္သြင္းတာက) JIS (Japanese Industrical Standards) Standards ေတြပါ။ ဘာျဖစ္လို႕ ဒါကိုေျပာရသလဲဆို ASTM  W-ဘယ္ေလာက္ဘယ္ေလာက္ ဆိုၿပီး Structure designer က ေပးထားတာ ေတြ႕ဖူးလို႕ပါ။ ဒီ ASTM နဲ႕ JIS က Section ေတြက မတူပါဘူး။ တစ္ခုကေန တစ္ခု ေျပာင္း (convert) လို႕လည္း မရပါဘူး။
Section ေတြကိုေဖာ္ျပရာမွာ
(ASTM) W 40x328 ဆိုရာမွာ Depth = 40 in, Weight = 328 lb/ft ပါ။
(JIS) H 300x150x6.5/9 ဆိုရာမွာ Depth=300mm, Flange Width=150mm, Web thickness=6.5mm, Flange thickness=9mm ပါ။
Etabs ယခင္ version ေတြမွာ AISC section ေတြဘဲ သံုးလို႕ရၿပီး ေနာက္ပိုင္း version ေတြမွာေတာ့ အျခား Standards ေတြပါ သံုးလို႕ရလာၿပီး JIS section ေတြပါ အသံုးျပဳလာႏိုင္ပါတယ္။ (Default ကေတာ့ AISC section ေတြပါ၊ Etabs မွာ Chinese section ဆိုၿပီးပါပါတယ္ JIS နဲ႕ အတူတူပါပဲ။)
Steel grade ေတြကိုေဖာ္ျပရာမွာ
(ASTM) A36, A53, A242,.... လို႕ရွိပါတယ္
(JIS) SS 330, SS 400, SS 540 ဆိုၿပီး သံုးမ်ိဳးရွိပါတယ္။ ကိန္းဂဏန္းေတြက (330,400,540) Tensile strength ကိုဆိုလိုပါတယ္
JIS SS 400 ဟာ ASTM A36 နဲ႕ တူညီပါတယ္။

Wai Phyo >  FPC နဲ႔ Mill Certificate အေၾကာင္းသိရင္လည္း ရွင္းျပေစလိုပါတယ္
Phyo Aye > FPC ဆိုတာ Factory Production Certificate ကိုဆိုလိုတာထင္တယ္။ Factory Production Control လို႔လဲေတြ႔ရတယ္။ ဒါက ေယဘူယအားျဖင့္ စက္ရံုကထုတ္လိုက္တဲ့ material ေတြက သက္မွတ္ထားတဲ့ Design Criteria ေတြနဲ႔ ကိုက္ညီမွဳရွိမရွိကို control လုပ္တာပါပဲ။ Third Party ေတြက စစ္ေဆးရပါတယ္။ ဒါက QA/QC control ပါ။ Singapore မွာေတာ့ ဘယ္လို construction ကိုမဆို BCA က control လုပ္ပါတယ္။ စက္ရံုေတြက BCA မွာ FPC ( Factory Production Certificate) ေလ်ာက္ရတယ္။ စက္ရံုေတြက သူတို႔ ထုတ္တဲ့ material ေတြကို Quality အာမခံေပးရတယ္။ Contractor ေတြက သူတို႔ အသံုးၿပဳခ်င္တဲ့ material ေတြကို အဆိုပါ FPC ရွိတဲ့ supplier ေတြဆီက ၀ယ္ယူရပါတယ္။ ဒါက FPC အေၾကာင္း အၾကမ္းဖ်င္းပါ။ တကယ္လို႔ SPC မျပႏိုင္ရင္ အဆိုပါ material ကို Laboratory မွာ စမ္းသပ္ၿပီး result အရ အသံုးျပဳပါတယ္။

Mill Certificate ကေတာ့ စက္ရံုေတြက မိမိထုတ္တဲ့ material ေတြကို ဘယ္ေလာက္ strength ရွိတယ္ဆိုတာကို အာမခံတာပါပဲ။ အဲဒီမွာ စက္ရံုေတြက မိမိတို႕ရဲ႕ ထုတ္ကုန္ကို သူတပါးက အတုလုပ္မွာကို ကာကြယ္တဲ့အေနနဲ႔ Heat Number နဲ႔ မိမိတို႔၏ ထုတ္ကုန္ material ေတြကို record လုပ္ထားပါတယ္။ အဲဒီ heat number က အေရးႀကီးပါတယ္။ မိမိ၏ ထုတ္ကုန္ပစည္း ဟုတ္မဟုတ္ကို ပစည္း sample ကို Lab မွာစစ္ေဆးျခင္းအားျဖစ္ ခြဲျခားႏိုင္ပါတယ္။
အေပၚက ဓါတ္ပံုမွာ ၿပထားတဲ့ Heat No. P29834. ဆိုတာပါ။ အဲဒီမွာ SS400 ဆိုတာက Tensile strength 400N/mm2 တနည္း Minimum Yield strength 245 N/mm2 ကိုဆိုလိုတာပါ။ Singapore မွေတာ့ Yield Strength ကို Grade အေနနဲ႔ သတ္မွတ္တယ္။ Grade S275 နဲ႔ S355 ကို အသံုးမ်ားပါတယ္။ S275 နဲ႔ S355 ဆိုတာ minimum yield strength ပါ။ N/mm2 ပါ။

(ဗိုလ္ဗိုလ္ေက်ာ္)
