Safe ထဲတြင္ Single Footing(Square) တစ္ခုကို design result ဖတ္ယူျခင္း (Part 2)



Safe ထဲတြင္ Single Footing(Square) တစ္ခုကို design result ဖတ္ယူျခင္း (Part 2)

Settlement Checking အရင္လုပ္ပါမယ္

Settlement တန္းဖိုးက approximately 1" ျဖစ္ရပါမယ္
1" ေက်ာ္ခဲ့ရင္ Footing width ကို ႀကီးေပးရပါမယ္
Analysis လုပ္ပီးတဲ့အခါ Show Deformed Shape(F6)-->
Load ေနရာမွာ COMB1(or)Unfactored COMBO ကိုေရြးပါ
Settlement ျဖစ္မယ့္ value ေတြကို Safe က colour ေတြနဲ႔ခြဲျပပါတယ္
အဲ့မွာ colour ေတြမ်ိဳးစံုျဖစ္ေနရင္ေတာ့ တစ္ခုခုမွားခဲ့လုိ႔ပါ
load တင္တဲ့အခါျဖစ္ျဖစ္ section define လုပ္တုန္းက unit မွားခဲ့တာေတြျပန္စစ္ရပါမယ္
Settlement Check တဲ့အခါ Unit က (in) ျဖစ္ရပါမယ္
Settlement ျဖစ္တဲ့အတြက္ safe က value ေတြကို minus(-) နဲ႔ေပးပါတယ္
အႀကီးဆံုးတန္ဖိုးက ဘယ္ဘက္အစြန္က ခရမ္းေရာင္အ၇င့္ျဖစ္ပါတယ္
ပံုမွာက (-990)လုိ့ျပထားပါတယ္ ညာဘက္အစြန္မွာျပထားတဲ့ E-3 က
10 power (-3) ပါ  ဆိုေတာ့ value က 0.99 ျဖစ္ပါတယ္
0.99"~1" ဆိုေတာ့ ok ပါတယ္ အဲ့ဒါက footing အားလံုးအတြက္ပါ

Footing တစ္ခုခ်င္းကို ၾကည့္ခ်င္ရင္ေတာ့ footing ေပၚမွာ mouse pointer တင္ၾကည့္လုိက္ရင္ ဘယ္ဘက္ေအာင္ေထာင့္မွာ value is = ??? ဆိုပီးျပပါတယ္ 1.01 ေလာက္ဆို မႀကီးေပးလည္းရပါတယ္

Soil Pressure Checking
Unit (Ft) ျဖစ္ရပါမယ္

Display-->Show Reaction Forces-->Load ေနရာမွာ
COMB 1 or Unafactored COMB
Type of Load မွာ Soil Pressure ကို ေရြး -->ok
Soil Pressure ကိုေတာ့ ကာလာအစံုနဲ႔ျပပါတယ္
value ၾကည့္တဲ့အခါ ညာဘက္အစြန္က အျဖဴေရာင္ကိုၾကည့္ရပါမယ္
Spring ေပးခဲ့တုန္းက 1tsf of 2.24ksf ဆိုရင္
2.24 ထက္မေက်ာ္ရပါဘူး
ဒါေပမယ့္ 10% ထိေက်ာ္ခြင့္ရွိတယ္လို႔ သင္ဖူးပါတယ္ မေက်ာ္ရင္ေတာ့ပိုေကာင္းတာေပါ့
ပံုမွာက 2.45<2.24+(2.24x10%) ဆိုေတာ့ ok ပါတယ္

Design ဆက္လုပ္ပါမယ္
Design --> Select Design Combo--> Combo 2 (1.4DL+1.7LL)
နဲ႔လုပ္ပါမယ္ Earthquake တို႔ Wind တို႔ပါရင္ေတာ့ Combo ေျပာငး္မွာပါ
Design--> Start Design
Design လုပ္ပီးရင္ Checking တစ္ခုက်န္ပါတယ္
Punching Shear Check ပါ
Design--> Display Punching Shear Ratio
Punching Shear Value က 1 ထက္ႀကီးလို႔မရပါဘူး
ႀကီးခဲ့ရင္ thickness တိုးေပးရပါမယ္

Checking 3 ခုလံုး OK ရင္ေတာ့ result ဖတ္လို႔ရပါပီ

Design --> Display Slab Design Info-->

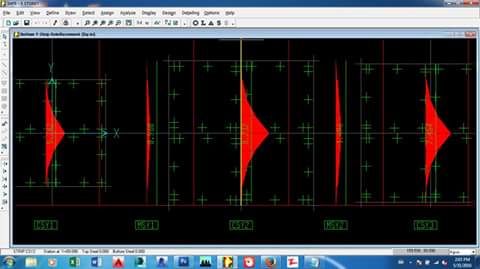

Choose Strip Direction မွာ X direction ကိုေရြးပါ

Rebar Location Shown ေနရမွာက အားလံုးသိတဲ့အတိုင္း
square footing မွာ top bar ထည့္စရာမလုိတဲ့အတြက္
Show Bottom Rebar ကို check ပါတယ္-->ok
ဘယ္ footing ပဲျဖစ္ျဖစ္ col strip မွာ positive bending moment (bott steel) ေပၚပါတယ္ etab တို႔ safe တို႔ က +moment ကို ေအာက္ဘက္မွာဆြဲပါတယ္ moment ေပၚတဲ့ေနရာမွာ steel ထည့္ ဆိုေတာ့ မွတ္ရပိုလြယ္ပါတယ္

Bar area 9.037 ေပးထားတဲ့ footing ကိုဖတ္ပါမယ္
အေပၚမွာျပထားတဲ့ 0.449 ကိုေတာ့ ဟိုဘက္ တစ္၀က္
ဒီဘက္ တစ္၀က္ေပါင္းေပးရပါမယ္
ဒီေတာ့ 9.037+(0.449/2)=9.26 sqin ရပါတယ္

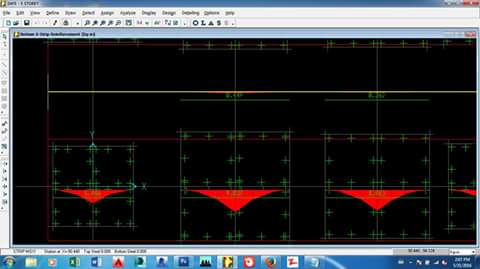

Y dir ကိုဆက္ဖတ္ပါမယ္
8.232 +(0.96+1.496)/2=9.46 sqin ရပါတယ္

Column ျဖစ္ျဖစ္ beam ျဖစ္ျဖစ္ ္footing ျဖစ္ျဖစ္ design လုပ္ပီး steel area
ေရြးတဲ့အခါ ACI ကသတ္မွတ္ထားတဲ့ Min Steel Area နဲ႔ ႏွဳီင္းယွဥ္ေပးရပါတယ္ Min Steel area ထက္နည္းပီးထည့္လို႔မရပါဘူး

square footing ရဲ႕ Asmin = 200/fy bd (beam ရဲ႔ Asmin နဲ႔တူပါတယ္)
fy= အသံုးျပဳမယ့္ steel ရဲ႕ yield strength
b= footing ရဲ႕steel စီမယ့္ width
d= effective depth
ပံုမွာသံုးထားတဲ့ footing size က 11.5'x11.5'x23"

Asmin = 200/40000 x(11.5x12)x(23-3.5)=13.46sqin>9.46sqin

ဒါေၾကာင့္ Asmin ကပိုမ်ားတဲ့အတြက္ Min steel control ျဖစ္တယ္လို႔ေျပာပါတယ္

အမ်ားအားျဖင့္ sq footing ေတြမွာ min steel က ctrl ျဖစ္ေလ့ရွိပါတယ္

Bar Size ေရြးပါမယ္ 6" spacing နဲ႔မွန္းပါတယ္
11.5' = 13.46 sqin
1' = 1.17 sqin
6" = 0.58 sqin

22mm ရဲက bar area က 0.589sqin ဆိုေတာ့ 22mm ကိုေရြးပါတယ္
no of bar = 13.46/0.589 =22.85 ~ 23 nos
ဆိုေတာ့ 23-22mm bothway ဆိုပီးေပးလုိက္ယံုပါပဲ

အမ်ားအားျဖင့္ေတာ့ single footing ဆုိ safe ထဲတြက္မေနေတာ့ပါဘူး
hand calc; or spreadsheet နဲ႔ပဲတြက္လိုက္တာမ်ားပါတယ္

Etabs ထဲကေန reaction result ထုတ္ပီး spreadsheet ထဲ ထည့္လိုက္ရင္ ခဏေလးနဲ႔ပီးပါတယ္

HTET AUNG KHANT (BE-CIVIL)
TU(DAWEI)
