Seismic Design မိတ္ဆက္ (အပိုင္း ၅)

Seismic Design မိတ္ဆက္ (အပိုင္း ၅)

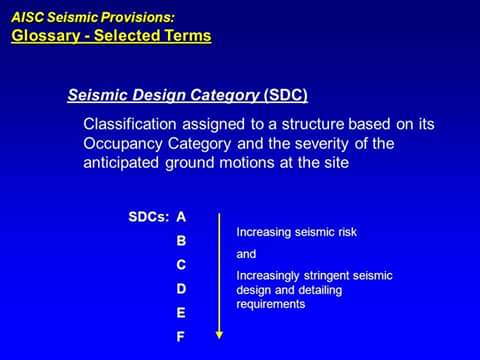

Seismic Design Category

Seismic Design Category ဆိုတာဘာလဲ?
Seismic Design Category ဆိုတာ structure တစ္ခုကို သူ႔ရဲ႕ အသံုးျပဳမႈနဲ႔ အေဆာက္အအံု ေဆာက္မယ့္ေဒသမွာ ငလ်င္ျဖစ္ႏိုင္မႈ၊ ေျမသား အေျခအေနတို႔အေပၚ မူတည္ၿပီး class ခြဲျခင္းပဲ ျဖစ္ပါတယ္။ Seismic Design Category ေတြကို A ကေန F အထိ class ေတြ ခြဲထားပါတယ္။ Categories ေတြထဲမွာ A က အသက္သာဆံုးျဖစ္ၿပီး F က အျပင္းထန္ဆံုး ျဖစ္ပါတယ္။

(UBC 97 မွာေတာ့ Seismic Zone ေတြ သံုးပါတယ္။ UBC 97 မွာ Seismic Zone ေတြကို 1, 2A, 2B, 3, 4 ဆိုျပီး ခြဲထားပါတယ္။ Base Shear တြက္ရာမွာ Zone factors ေတြနဲ႔ Soil Property Types ေတြကိုအသံုးျပဳျပီး Table 16-Q နဲ႔ 16-R တို႔ကေန Cv, Ca စသည္တို႔ ရွာျပီး အသံုးျပဳရပါတယ္။ ေျမပံုေတြ ေဖၚျပရာမွာလဲ Seismic Zone Map ေတြအေနနဲ႔ ေဖၚျပပါတယ္။
အဲဒါနဲ႔ မတူတာက ASCE7 နဲ႔ IBC 2006 မွာ Seismic Zone ေတြကို မသံုးပဲ Mapped Acceleration Parameters ေတြကို သံုးပါတယ္။ ဒီ Mapped Acceleration Parameters ေတြကို Site Class modification factors ေတြနဲ႔ ေျမွာက္ထားတဲ့ တန္ဖိုးေတြကို အသံုးျပဳျပီးေတာ့ပဲ Base Shear ကို ရွာေဖြပါတယ္။ ဒီ Post မွာ ASCE 7-05 ကုိ အေျခခံျပီးေတာ့ပဲ ေရးသြားပါမယ္။ Myanmar National Building Code မွာလဲ ASCE 7 နည္းကိုပဲ သံုးစြဲထားတာ ေတြ႕ရပါတယ္)

Building Seismic Design Category ဟာ ေအာက္ပါအခ်က္ေတြအေပၚ မူတည္ေနပါတယ္။
အဲဒါေတြက..
၁. Occupancy Category (I, II, III, IV) (အေဆာက္အအံုကို ဘယ္အတြက္အသံုးျပဳမယ္ဆိုတာ)
၂.Mapped Acceleration Parameter (Ss and S1) (ငလ်င္ဇုန္ ဘယ္ဇုန္ထဲမွာ ႐ွိတယ္ဆိုတာ ျဖစ္ပါတယ္)
၃.Site Class Adjustment (A-F) (Site မွာ႐ွိတဲ့ ေျမအမ်ိဳးအစားအေပၚ မူတည္ပါတယ္)

1. Occupancy Category.
ဒီ Category က ကိုယ္ေဆာက္မယ့္ အေဆာက္အအံုရဲ႕ function အေပၚ မူတည္ပါတယ္။
Category I. ဒီ Category မွာ ျပိဳက် ပ်က္စီးပါက လူေတြရဲ႕ အသက္အႏၱရာယ္ကို ထိခိုက္မႈ နည္းတဲ့ အေဆာက္အအံုေတြ ပါဝင္ပါတယ္။
Category II. ဒီ Category ကေတာ့ Category I, III, IV မွာ မပါဝင္တဲ့ အေဆာက္အအံုေတြ ျဖစ္ပါတယ္။
Category III. ဒီ Category မွာ ျပိဳက်ပ်က္စီးပါက လူေတြရဲ႕ အသက္အႏၱရာယ္ကို ထိခိုက္မႈမ်ားေစႏိုင္တဲ့ အေဆာက္အအံုေတြ ပါဝင္ပါတယ္။
Category IV. ဒီ Category မွာ မ႐ွိမျဖစ္ လိုအပ္ေသာ အေဆာက္အအံုလို႔ သတ္မွတ္ထားတဲ့ အေဆာက္အအံုေတြ ပါဝင္ပါတယ္။

2. ငလ်င္ျပင္းအားႏွင့္ ငလ်င္ဇုန္အတြင္း က်ေရာက္မႈ
ငလ်င္ ျပင္းအားေတြကို Mapped Acceleration Parameters ေတြ ေဖၚျပထားတဲ့ ေျမပံုေတြနဲ႔ ေဖၚျပေလ့ရွိပါတယ္။ ဒီတန္ဖိုးေတြ ေဖၚျပရာမွာ Ss နဲ႔ S1 ဆိုတဲ့ တန္ဖိုးႏွစ္ခုအေနနဲ႔ ေဖၚျပျပီး ground acceleration ကို percentage of gravity နဲ႔ ေဖာ္ျပတာျဖစ္ပါတယ္။ ဆိုဒ္ရဲ႕ တည္ေနရာကို ေျမပံုေပၚမွာ႐ွာၿပီး ေျမပံုရဲ႕ ေပးထားတဲ့ တန္ဖိုးကိုယူရပါမယ္။ Ss က short period (0.2 s) အတြက္ တန္ဖိုးျဖစ္ၿပီး S1 က 1 sec period အတြက္ တန္ဖိုးျဖစ္ပါတယ္။

3. Site Class
Site class ကို ဆိုဒ္မွာ႐ွိတဲ့ ေျမသား ဂုဏ္သတၱိေတြအေပၚ မူတည္ၿပီး ဆံုးျဖတ္တာျဖစ္ၿပီး အမ်ားအားျဖင့္ project ရဲ႕ geotechnical engineer က အဆံုးအျဖတ္ ေပးပါတယ္။
ေယဘုယ်အားျဖင့္ ေျပာမယ္ဆိုလ်င္ class A က ေက်ာက္သားေျမမ်ိဳး ျဖစ္ၿပီး class F က liquefaction ျဖစ္ႏိုင္တဲ့ ေျမေပ်ာ့မ်ိဳးကို ဆိုလိုျခင္း ျဖစ္ပါတယ္။
တကယ္လို႔သာ soil report မ႐ွိရင္ ေနာက္ၿပီး ေဒသဆိုင္ရာ အာဏာပိုင္ေတြက Class E, F ဟု သတ္မွတ္ထားတာ မ႐ွိလ်င္ site class ကို class D အျဖစ္ ယူဆဖို႔ ခြင့္ျပဳေပးထားပါတယ္။ site class ကို ရၿပီဆိုလ်င္ Site Class Factor ကို အသံုးျပဳျပီး mapped acceleration parameter ကို adjust လုပ္ရပါမယ္။ Actual site class အေပၚ မူတည္ၿပီး ASCE 7 မွာ ျပထားတဲ့ chart ေတြကေန actual Ss နဲ႔ S1 တန္ဖိုးတို႔ကို interpolate လုပ္ရပါမယ္။ Adjustment လုပ္ၿပီးရင္ေတာ့ final design value ေတြျဖစ္တဲ့ Sds နဲ႔ Sd1 ကို ရ႐ွိပါမယ္။
အဲဒီ ရလာတဲ့ modified acceleration ကို Occupancy Category နဲ႔ ေပါင္းၿပီး code မွာ ေရးထားတဲ့ Table ၂ ခု (Table 11.6-1 နဲ႔ Table 11.6-2) ကို ၾကည့္ျခင္းျဖင့္ project ရဲ႕ Seismic Design Category ကို ရ႐ွိမွာ ျဖစ္ပါတယ္။

ေက်းဇူးတင္ပါတယ္။
Aung Hsu Myat
17 May 2016
