Steel sections မ်ား (၂)

Steel sections မ်ား (၂)
===================

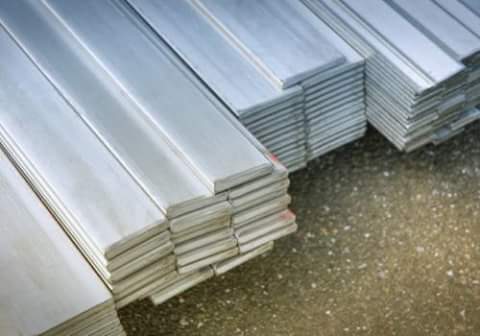

Plates and bars
----------------------------
+++ plates နဲ႔ bars ​ေတြဟာ stiffners, gusset plates, နဲ႔ X-braced member ​ေတြအျဖစ္​ အသံုးျပဳတဲ့  flat member ​ေတြ ျဖစ္​ပါတယ္​။

+++ သူတို႔ိုကို နဂိုရွိျပီးသား steel beam ​ေတြကို အားျဖည္​့တဲ့​ေနရာမွာ အသံုးျပဳပါတယ္​။

+++ ယခင္​တုန္​းက​ေတာ့ 8 လက္​မ အက်ယ္​ထက္​ မ​ေက်ာ္​တဲ့ flat member ​ေတြကို bars ​ေတြ အျဖစ္​ ရည္​ညႊန္​း​ေျပာဆိုၾက​ေသာ္​လည္​း ယခုအခါမွာ​ေတာ့ plate ​ေတြ အျဖစ္​ သံုးႏွဳန္​းလာၾကပါတယ္​။

+++ ဥပမာ- PL 6x1/2 ဆိုရင္​ အက်ယ္​ 6 လက္​မရွိျပီး 1/2 လက္​မ အထူရွိတဲ့ plate တစ္​ခုျဖစ္​ပါတယ္​။

+++ လက္​​ေတြ႔မွာ​ေတာ့ plate thickness  1/8 လက္​မ တိုးတိုင္​း plate width ကို 1/2 လက္​မ တိုးၾကပါတယ္​။

Hollow structural sections (HSS)
---------------------------------------------------------
+++ HSS members ​ေတြဟာ Column ​ေတြ hanger ​ေတြနဲ႔ braced frame member ​ေတြ အျဖစ္​ အသံုးမ်ားပါတယ္​။

+++ rectangular, square နဲ႔ round tubular member ဆိုျပီး ရွိၾကပါတယ္​။

+++ HSS member ​ေတြဟာ lateral torsional buckling နဲ႔  torsion ​ေတြ​ေၾကာင္​့ က်ိဳးပဲ့ ထိခိုက္​လြယ္​တဲ့ W-shapes (ဒါမဟုတ္​) တျခား open section ​ေတြလိုမ်ိုး မဟုတ္​ပါဘူး။

+++ ဆိုလိုတာက ခံႏိုင္​ရည္​ရွိပါတယ္​။

+++ HSS 6x4x1/4  ဆိုတာ rectangular hollow structural steel ျဖစ္​ျပီး အျပင္​ဘက္​နံရံ dimensions ​ေတြက 6 လက္​မနဲ႔ 4 လက္​မ အသီးသီးရွိၾကျပီး wall thickness က round coner ကလြဲလို႔ 1/4 လက္​မရွိပါတယ္​။

+++ HSS 4x0.25 ဆိုတာက​ေတာ့ round hollow structural steel ျဖစ္​ျပီး အျပင္​ပိုင္​း diameter 4 လက္​မနဲ႔  uniform wall thickness 1/4 လက္​မရွိပါတယ္​။

ွStructural pipes
---------------------------
+++ structural pipes ​ေတြဟာ HSS member ​ေတြလိုဘဲ round structural tubes ​ေတြ ျဖစ္​ျပီး တခါတရံမွာ​ေတာ့  column ​ေတြ အျဖစ္​ သံုးၾကပါတယ္​။

+++ အမ်ိဳးအစားအားျဖင္​့ သံုးမ်ိဳးရွိပါတယ္​။
        ၁) Standard
        ၂) Extra strong (x-strong)
        ၃) Double extra strong (xx-strong)

+++ ဥပမာအ​ေနနဲ႔ P3 Std ဆိုတာ nominal 3 လက္​မရွိတဲ့ standard pipe ကို ကုိယ္​စားျပဳျပီး​ေတာ့ P3x-strong ဆိုတာက 3 လက္​မ extra-strong pipe ကို ရည္​ညႊန္​းကာ P3xx-strong ဆိုတာက​ေတာ့ 3 လက္​မရွိတဲ့ double-extra-strong pipe ျဖစ္​ပါတယ္​။

Built-up sections မ်ား
----------------------------------
+++ Built-up sections ​ေတြမွာ  W-section ​ေတြရဲ႕ Top and bottom flange ​ေတြမွာ plate ​ေတြနဲ႔  ဂ​ေ​ဟ​တို႔ထားတာ​ေတြနဲ႕ welded plate girder  ​ေတြပါ၀င္​ပါတယ္​။

+++ plate girder ​ေတြကို heavy load ​ေတြ ထမ္​းရတဲ့​ေနရာ​ေတြမွာ သံုးပါတယ္​။

+++ တျခား built-up section ​ေတြက​ေတာ့ double angle ​(eg; 2L5x5x1/2) နဲ႔ double channel  (eg; 2C12x25)  တို႔ ပါ၀င္​ျပီး သူတို႔ကို ​ေက်ာခ်င္​းကပ္​ ဆက္​ထားကာ ၾကားထဲမွာ  spacer ​ေတြနဲ႔ ျခားထားပါတယ္​။

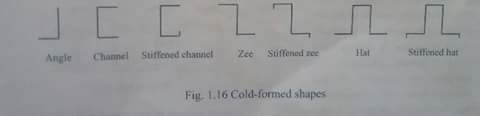

Cold-formed light-gauge steel structures
-----------------------------------------------------------------------
+++ အ​ေပၚမွာ ​ေဆြး​ေႏြးခဲ့တဲ့ hot-rolled steel shapes ​ေတြထဲက တခ်ိဳဳ႕က cold-formed steel shapes ​ေတြမွာလည္​း တူတူပါဘဲ။

+++ ပါးလႊာတဲ့ carbon or allow-alloy steel ​ေတြကို ​ေကြးျပီး ပံု​ေဖာ္​ျပီး​ေတာ့ လိုခ်င္​တဲ့ desired cross-section ​ေတြကို လုပ္​ႏိုင္​ပါတယ္​။

+++ အဲဒါ​ေတြကို​ေတာ့ roofs, floors  ​ေတြနဲ႕ wall ​ေတြမွာ light member ​ေတြ အျဖစ္​ သံုးၾကပါတယ္​။

+++ သူတို႔ရဲ႕ thickness က 0.01 လက္​မ က​ေန 0.25 လက္​မထိ ရွိၾက​ျပီး​ေတာ့ အဲဒီ thinner shape ​ေတြကို တခ်ိဳ႕ structural panel ​​ေတြအျဖစ္​ မၾကာခဏဆိုသလို အသံုးျပဳၾကပါတယ္​။

+++ cold-working ​ေတြမွာ ductility ကို ​ေလ်ာ့က်​ေစ​ေသာ္​လည္​းဘဲ အခ်ိဳဳ႕​ေသာ ခံႏိုင္​ရည္​အား​ေတြကို​ေတာ့ တက္​လာ​ေစပါတယ္​။

+++ steel deck ​ေတြ​ေပၚကို ​ေလာင္​းတဲံ concrete floor slab လုပ္​ငန္​း​ေတြမွာ အသံုးမ်ားပါတယ္​။ အဲဒါက concrete မာ​ေက်ာ ​ေျခာက္​​ေသြ႕လာတဲ့အခါ ထားခဲ့လို႔ရ​ျပီး wet concrete ​ေတြအတြက္​ economical လည္​း ျဖစ္​ပါတယ္​။

Ref; Structural Steel Design by U Nyi Hla Nge
